IT系統運維中Linux文件系統詳解

2020-04-18 19:33 作者：艾銻無限 瀏覽量：


Linux 文件系統體系結構是一個對復雜系統進行抽象化的有趣例子。通過使用一組通用的 API 函數，Linux 可以在許多種存儲設備上支持許多種文件系統。例如，read 函數調用可以從指定的文件描述符讀取一定數量的字節。

read 函數不了解文件系統的類型，比如 ext3 或 NFS。它也不了解文件系統所在的存儲媒體，比如 AT Attachment Packet Interface(ATAPI)磁盤、Serial-Attached SCSI(SAS)磁盤或 Serial Advanced Technology Attachment（SATA）磁盤。但是，當通過調用 read 函數讀取一個文件時，數據會正常返回。本文講解這個機制的實現方法并介紹 Linux 文件系統層的主要結構。作為Linux系統運維工程師必須掌握

什么是文件系統？

首先回答最常見的問題，“什么是文件系統”。文件系統是對一個存儲設備上的數據和元數據進行組織的機制。由于定義如此寬泛，支持它的代碼會很有意思。正如前面提到的，有許多種文件系統和媒體。由于存在這么多類型，可以預料到 Linux 文件系統接口實現為分層的體系結構，從而將用戶接口層、文件系統實現和操作存儲設備的驅動程序分隔開。

掛裝

在 Linux 中將一個文件系統與一個存儲設備關聯起來的過程稱為掛裝。使用 mount 命令將一個文件系統附著到當前文件系統層次結構中（根）。在執行掛裝時，要提供文件系統類型、文件系統和一個掛裝點。

為了說明 Linux 文件系統層的功能（以及掛裝的方法），我們在當前文件系統的一個文件中創建一個文件系統。實現的方法是，首先用 dd 命令創建一個指定大小的文件（使用 /dev/zero 作為源進行文件復制）—— 換句話說，一個用零進行初始化的文件

文件系統體系結構

既然已經看到了文件系統的構造方法，現在就看看 Linux 文件系統層的體系結構。本文從兩個角度考察 Linux 文件系統。首先采用高層體系結構的角度。然后進行深層次討論，介紹實現文件系統層的主要結構。

高層體系結構

盡管大多數文件系統代碼在內核中（后面討論的用戶空間文件系統除外），但是圖 1 所示的體系結構顯示了用戶空間和內核中與文件系統相關的主要組件之間的關系。

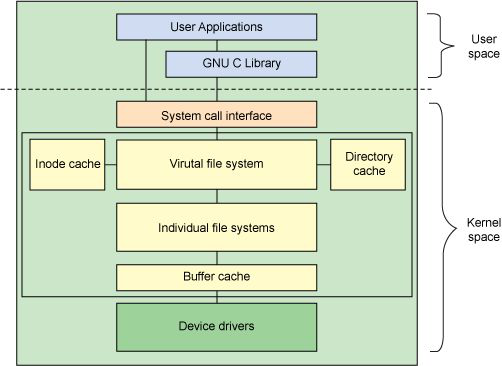

Linux 文件系統組件的體系結構


用戶空間包含一些應用程序（例如，文件系統的使用者）和 GNU C 庫，它們?yōu)槲募到y(tǒng)調用（打開、讀取、寫和關閉）提供用戶接口。系統調用接口的作用就像是交換器，它將系統調用從用戶空間發送到內核空間中的適當端點。

VFS 是底層文件系統的主要接口。這個組件導出一組接口，然后將它們抽象到各個文件系統，各個文件系統的行為可能差異很大。有兩個針對文件系統對象的緩存（inode 和 dentry）。它們緩存最近使用過的文件系統對象。每個文件系統實現（比如 ext2、JFS 等等）導出一組通用接口，供 VFS 使用。緩沖區緩存會緩存文件系統和相關塊設備之間的請求。例如，對底層設備驅動程序的讀寫請求會通過緩沖區緩存來傳遞。這就允許在其中緩存請求，減少訪問物理設備的次數，加快訪問速度。以最近使用（LRU）列表的形式管理緩沖區緩存。注意，可以使用 sync 命令將緩沖區緩存中的請求發送到存儲媒體（迫使所有未寫的數據發送到設備驅動程序，進而發送到存儲設備）。這就是 VFS 和文件系統組件的高層情況。現在，討論實現這個子系統的主要結構。

主要結構

Linux 以一組通用對象的角度看待所有文件系統。這些對象是超級塊（superblock）、inode、dentry 和文件。超級塊在每個文件系統的根上，超級塊描述和維護文件系統的狀態。文件系統中管理的每個對象（文件或目錄）在 Linux 中表示為一個 inode。inode 包含管理文件系統中的對象所需的所有元數據（包括可以在對象上執行的操作）。另一組結構稱為 dentry，它們用來實現名稱和 inode 之間的映射，有一個目錄緩存用來保存最近使用的 dentry。dentry 還維護目錄和文件之間的關系，從而支持在文件系統中移動。最后，VFS 文件表示一個打開的文件（保存打開的文件的狀態，比如寫偏移量等等）。

虛擬文件系統層

VFS 作為文件系統接口的根層。VFS 記錄當前支持的文件系統以及當前掛裝的文件系統。

可以使用一組注冊函數在 Linux 中動態地添加或刪除文件系統。內核保存當前支持的文件系統的列表，可以通過 /proc 文件系統在用戶空間中查看這個列表。這個虛擬文件還顯示當前與這些文件系統相關聯的設備。在 Linux 中添加新文件系統的方法是調用 register_filesystem。這個函數的參數定義一個文件系統結構（file_system_type）的引用，這個結構定義文件系統的名稱、一組屬性和兩個超級塊函數。也可以注銷文件系統。

在注冊新的文件系統時，會把這個文件系統和它的相關信息添加到 file_systems 列表中。這個列表定義可以支持的文件系統。在命令行上輸入 cat /proc/filesystems，就可以查看這個列表。

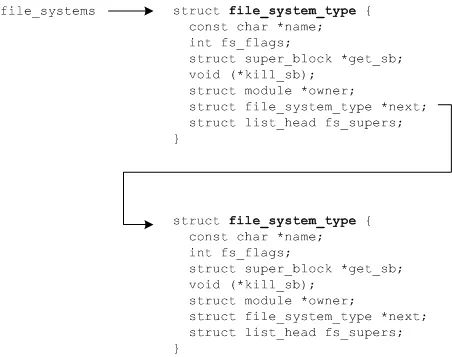

向內核注冊的文件系統

VFS 中維護的另一個結構是掛裝的文件系統。這個結構提供當前掛裝的文件系統(見 linux /include /linux/fs.h)。它鏈接下面討論的超級塊結構。

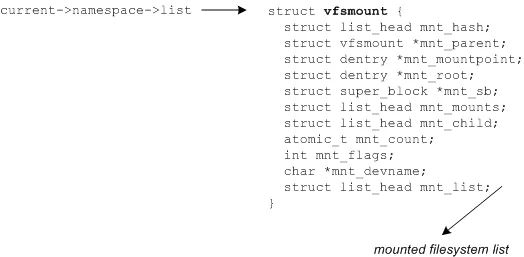

掛裝的文件系統列表


超級塊

超級塊結構表示一個文件系統。它包含管理文件系統所需的信息，包括文件系統名稱（比如 ext2）、文件系統的大小和狀態、塊設備的引用和元數據信息（比如空閑列表等等）。超級塊通常存儲在存儲媒體上，但是如果超級塊不存在，也可以實時創建它。可以在 ./linux/include/linux/fs.h 中找到超級塊結構。

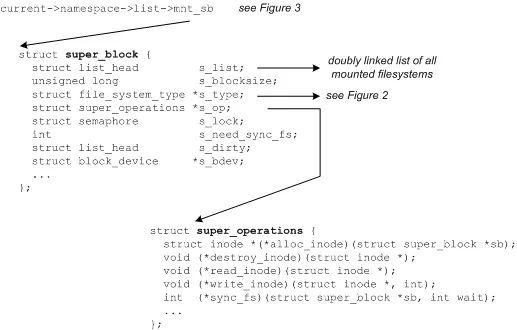

超級塊結構和 inode 操作

超級塊中的一個重要元素是超級塊操作的定義。這個結構定義一組用來管理這個文件系統中的 inode 的函數。例如，可以用 alloc_inode 分配 inode，用 destroy_inode 刪除 inode。可以用 read_inode 和 write_inode 讀寫 inode，用 sync_fs 執行文件系統同步。可以在 ./linux /include/ linux/fs.h 中找到 super_operations 結構。每個文件系統提供自己的 inode 方法，這些方法實現操作并向 VFS 層提供通用的抽象。

inode和dentry

inode 表示文件系統中的一個對象，它具有惟一標識符。各個文件系統提供將文件名映射為惟一 inode 標識符和 inode 引用的方法。下面顯示 inode 結構的一部分以及兩個相關結構。請?zhí)貏e注意 inode_operations 和 file_operations。這些結構表示可以在這個 inode 上執行的操作。inode_operations 定義直接在 inode 上執行的操作，而 file_operations 定義與文件和目錄相關的方法（標準系統調用）。

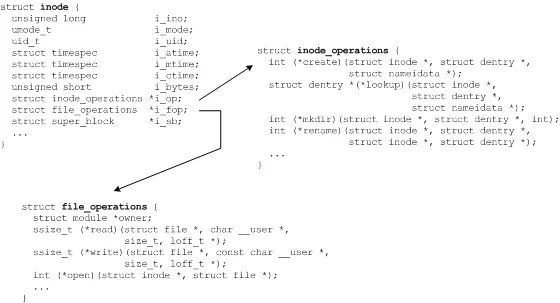

inode 結構和相關聯的操作

inode 和目錄緩存分別保存最近使用的 inode 和 dentry。注意，對于 inode 緩存中的每個 inode，在目錄緩存中都有一個對應的 dentry。可以在 ./linux/include/linux/fs.h 中找到 inode 和 dentry 結構。

緩沖區緩存

除了各個文件系統實現（可以在 ./linux/fs 中找到）之外，文件系統層的底部是緩沖區緩存。這個組件跟蹤來自文件系統實現和物理設備（通過設備驅動程序）的讀寫請求。為了提高效率，Linux 對請求進行緩存，避免將所有請求發送到物理設備。緩存中緩存最近使用的緩沖區（頁面），這些緩沖區可以快速提供給各個文件系統。

有趣的文件系統

本文沒有討論 Linux 中可用的具體文件系統，但是值得在這里稍微提一下。Linux 支持許多種文件系統，包括 MINIX、MS-DOS 和 ext2 等老式文件系統。Linux 還支持 ext3、JFS 和 ReiserFS 等新的日志型文件系統。另外，Linux 支持加密文件系統（比如 CFS）和虛擬文件系統（比如 /proc）。

最后一種值得注意的文件系統是 Filesystem in Userspace（FUSE）。這種文件系統可以將文件系統請求通過 VFS 發送回用戶空間。所以，如果您有興趣創建自己的文件系統，那么通過使用 FUSE 進行開發是一種不錯的方法。

結束語

盡管文件系統的實現并不復雜，但它是可伸縮和可擴展的體系結構的好例子。文件系統體系結構已經發展了許多年，并成功地支持了許多不同類型的文件系統和許多目標存儲設備類型。由于使用了基于插件的體系結構和多層的函數間接性，Linux 文件系統在近期的發展很值得關注。
