定義

二層隧道協議第三版L2TPv3(Layer Two Tunneling Protocol - Version 3)是一種二層隧道技術，可以透傳多種二層報文（如PPP、Ethernet、HDLC、ATM等），運用于用戶側的二層接入鏈路在分組交換網絡中透明傳遞。

目的

用戶需要在分支和總部或者分支之間建立二層連接時，可以通過部署VLL（Virtual Leased Line）來實現，但是VLL的部署成本太高。通過L2TPv3提供二層連接，只做以太二層透傳，不用對現有的IP網絡做升級改造，從而節省運營商網絡建設投資，使各企業可以享受到更低費用的服務。

L2TPv3實現原理。

如下圖所示，企業分支局域網之間想通過IP網絡進行二層數據通信，在企業出口網關處配置了L2TPv3功能。

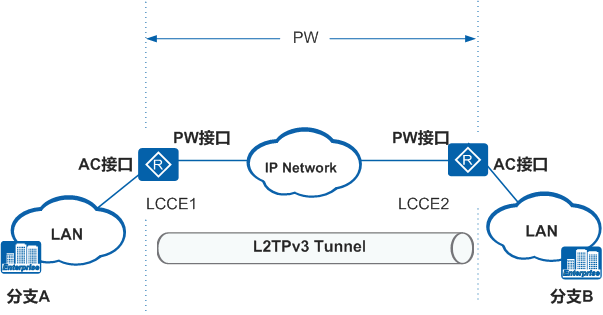

  L2TPv3組網圖

相關概念

· LCCE

控制連接終點LCCE（L2TP Control Connection Endpoint）：L2TP控制連接隧道任意一端的L2TP節點。它既可以是LAC，也可以是LNS。取決于在數據鏈路層還是在網絡層處理隧道幀。若在數據鏈路層處理隧道幀，則LCCE是LAC；若在網絡層處理隧道幀，則LCCE是LNS。

· PW

偽線PW（Pseudowire）：一條從本地AC接口到對端AC接口之間的虛擬的、直接相連的數據通道，能夠完成用戶的二層數據透明傳輸。每個L2TPv3會話對應一條PW。

· AC接口

AC接口：連接用戶側設備的接口，用于接收和發送用戶側流量。在本手冊內，只支持接入三層Ethernet接口，包括三層WAN接口、子接口（不支持靈活QinQ模式）、VLANIF接口。

· PW接口

PW接口：連接對端LCCE的接口，用于LCCE接收和發送L2TPv3協議報文和網絡側數據報文。

· 靜態隧道：

靜態隧道是指直接通過命令行配置指定本端和對端的參數，不需要經過報文協商過程就直接進行數據轉發。

一個接口下只有一個隧道，一個隧道只支持一個會話。不同的接口下可以配置多個隧道。

工作過程

如上面的圖所示，將企業分支A網關設備部署為LCCE1，企業分支B網關設備部署為LCCE2，LCCE1和LCCE2之間建立L2TPv3隧道。

1. 企業分支機構在LCCE設備上全局使能L2TPv3功能。

2. 在LCCE設備上創建Tunnel接口。配置隧道封裝協議為L2TPv3、隧道工作模式為靜態，設置隧道源地址和目的地址以及Session ID等其他參數。

3. 在LCCE設備上將AC接口和Tunnel接口綁定。

4. 流量經過AC接口，通過Tunnel轉發到對端設備。

L2TPv3的應用場景。

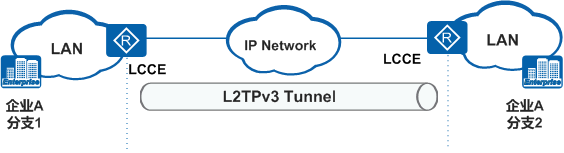

企業總部在不同城市設有分支機構，分支機構部署為以太網絡，并配備網關設備接入IP網絡。分支之間以及分支和總部之間需要建立二層連接，于是使用L2TPv3功能將網關設備部署為LCCE，通過L2TPv3隧道，只做以太二層透傳，從而節省運營商網絡建設投資。
