大家好，我是一枚從事IT外包的網絡運維工程師，今天跟大家分享一個日常網絡運維一個很重要的網絡協議UDP，下面是關于UDP Helper應用案例的簡單介紹。

配置UDP Helper示例

組網需求

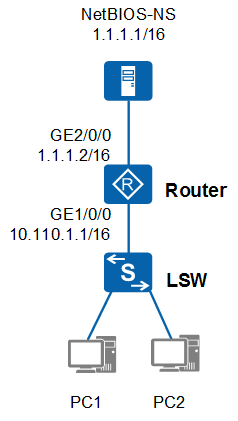

如圖8所示，Router的接口GE1/0/0和一局域網相連，GE1/0/0的IP地址為10.110.1.1/16。NetBIOS-NS和Router的接口GE2/0/0相連，NetBIOS-NS的IP地址為1.1.1.1/16，GE2/0/0的IP地址為1.1.1.2/16?，F要求局域網用戶之間直接使用主機名進行互訪。
圖8  配置UDP Helper組網圖

配置思路

1. 因為局域網主機之間要使用主機名進行互訪，所以需要將對方的主機名解析成IP地址。但是，NetBIOS-NS和該局域網不在同一廣播域，局域網內主機發送的UDP類型的NetBIOS-NS Register廣播報文無法送達NetBIOS-NS。這就需要使能Router的UDP Helper功能，將主機發送的目的端口為137（NetBIOS-NS服務端口）的UDP廣播報文單播轉發給NetBIOS-NS，完成對主機名的解析。
2. 使能了UDP Helper功能后，需要在Router接口GE1/0/0上指定目的服務器為NetBIOS-NS，即指定Router中繼轉發的目的IP地址為NetBIOS-NS的IP地址。

操作步驟

1. 配置Router接口GE1/0/0的IP地址
2. <Huawei> system-view
3. [Huawei] sysname Router
4. [Router] interface gigabitethernet 1/0/0
5. [Router-GigabitEthernet1/0/0] ip address 10.110.1.1 16
[Router-GigabitEthernet1/0/0] quit
6. 配置Router接口GE2/0/0的IP地址
7. [Router] interface gigabitethernet 2/0/0
8. [Router-GigabitEthernet2/0/0] ip address 1.1.1.2 16
[Router-GigabitEthernet2/0/0] quit
9. 使能UDP Helper功能
[Router] udp-helper enable
10. 在Router接口GE1/0/0上配置中繼轉發的目的服務器
11. [Router] interface gigabitethernet 1/0/0
12. [Router-GigabitEthernet1/0/0] udp-helper server 1.1.1.1
13. [Router-GigabitEthernet1/0/0] quit
[Router] quit
14. 驗證配置結果
# 執行命令display udp-helper server查看UDP Helper中繼轉發報文的統計信息。
<Router> display udp-helper server
Server-interface                  Server-Ip                   packet-num
------------------------------------------------------------------------
GigabitEthernet1/0/0              1.1.1.1                          201

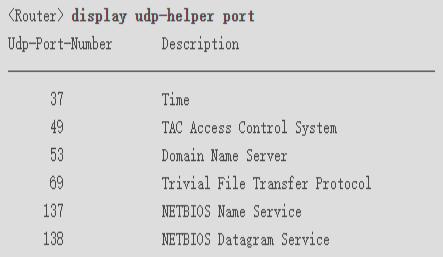

# 執行命令display udp-helper port查看已經配置的需要中繼轉發的UDP報文的目的端口號信息。

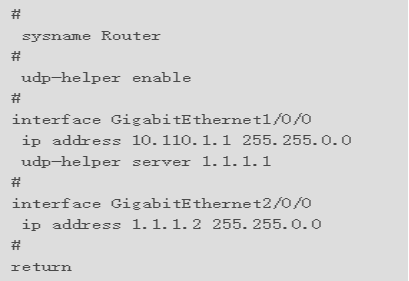

配置文件

Router的配置文件 以上文章由北京艾銻無限科技發展有限公司整理
