外網訪問服務器的源NAT+虛擬服務器

可以通過配置源NAT+虛擬服務器來簡化服務器對外提供服務時的回程路由配置。

組網需求

如圖7-99所示，某企業內部網絡的兩個安全區域通過USG連接，其中DMZ區域部署了一臺FTP Server供Untrust區域用戶訪問。FTP Server的實際IP地址為10.1.1.2，對外公布的地址為200.10.10.1，端口號均為缺省值21。由于外網環境復雜，不方便在服務器上設置回程路由，所以通過配置NAT Inbound，使服務器缺省將回應報文發給USG，以完成回應報文的正常轉發。

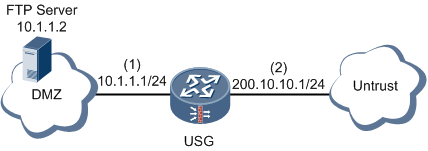

圖  配置Inbound方向的NAT組網圖

項目	數據
(1)	接口號：GigabitEthernet 0/0/3 IP地址：10.1.1.1/24 安全區域：DMZ
(2)	接口號：GigabitEthernet 0/0/4 IP地址：200.10.10.1/24 安全區域：Untrust
NAT地址池	地址池名稱：addresspool1 IP地址范圍：10.1.1.5～10.1.1.10
FTP Server	內部地址：10.1.1.2 內部端口：21 外部地址：200.10.10.1 外部端口：21

配置思路

配置源NAT時需要根據目的地址來匹配，目的地址為FTP Server的公網IP地址。且地址池中的地址需與FTP Server的實際IP地址在同一網段。
源NAT配置的菜單路徑為：“防火墻 > NAT > 源NAT”。
虛擬服務器配置的菜單路徑為：“防火墻 > NAT > 目的NAT > 虛擬服務器”。

操作步驟

1. 配置接口基本參數。
a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中單擊GE0/0/3對應的。
c. 配置接口GigabitEthernet 0/0/3。
GigabitEthernet 0/0/3的相關參數如下，其他參數使用默認值：
· 安全區域：dmz
· 模式：路由
· 連接類型：靜態IP
· IP地址：10.1.1.1
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
e. 重復上述步驟配置接口GigabitEthernet 0/0/4。
GigabitEthernet 0/0/4的相關參數如下，其他參數使用默認值：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：200.10.10.1
· 子網掩碼：255.255.255.0
2. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 選擇“轉發策略”頁簽。
c. 在“轉發策略列表”中單擊。參數配置如圖7-100所示。

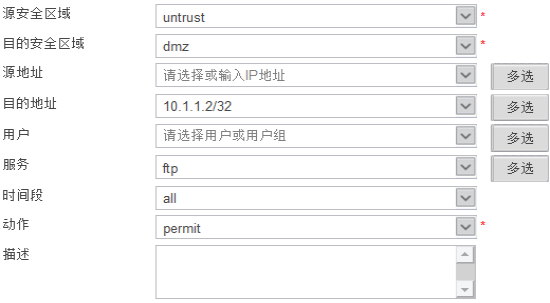

圖7-100  配置允許Untrust安全區域用戶訪問FTP Server的FTP服務  3. 配置虛擬服務器，將FTP服務器私網地址10.1.1.2映射為公網地址200.10.10.1。
a. 選擇“防火墻 > NAT > 目的NAT”，單擊“虛擬服務器”頁簽。
b. 在“虛擬服務器列表”中單擊。
虛擬服務器的參數配置如圖7-101所示。

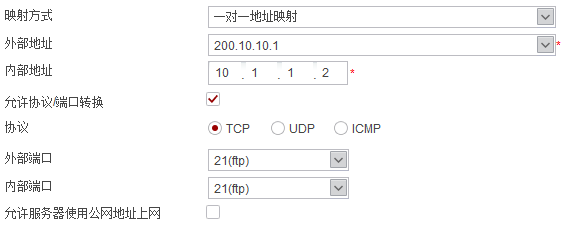

圖7-101  配置虛擬服務器  c. 單擊“應用”。
4. 配置NAT地址池。
 說明：
該地址池需要與FTP Server在同一網段，且其中的地址不被其他內網主機所使用。
a. 選擇“防火墻 > NAT > 源NAT”。
b. 選擇“NAT地址池”頁簽。
c. 在“NAT地址池列表”中單擊，NAT地址池的參數配置如圖7-102所示。
圖7-102  配置NAT地址池  d. 單擊“應用”。
5. 配置源NAT。
 說明：
此處配置的源NAT是指對訪問目的地址為10.1.1.2的報文源地址轉換。
a. 選擇“源NAT”頁簽。
b. 在“源NAT策略列表”列表中單擊，源NAT的參數配置如圖7-103所示。

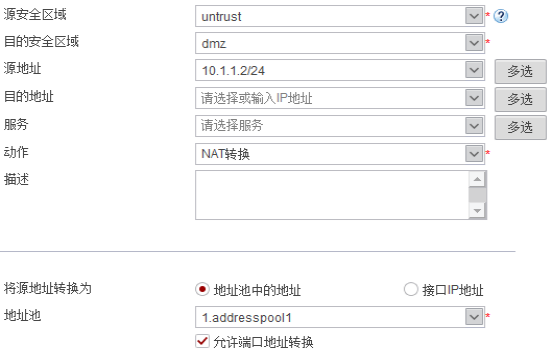

圖7-103  配置源NAT  c. 單擊“應用”。

結果驗證

Untrust安全區域的用戶（以200.10.10.2為例）可以正常訪問FTP Server的FTP服務，選擇“防火墻 > 監控> 會話表”，查看會話表詳細信息如圖7-104所示。

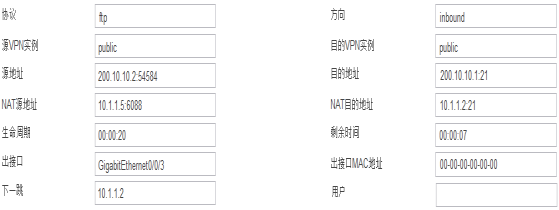

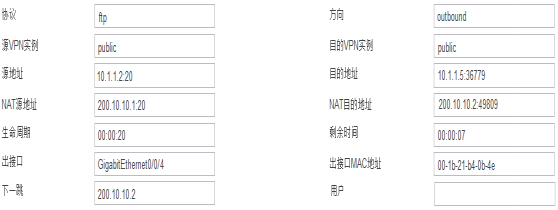

圖7-104  結果驗證
