SCCM架構簡介

簡單來說，System Center Configuration Manager（SCCM/ConfigMgr)由SMS（Systems Management Server)發展而來，其作為一款針對企業級的客戶端，服務器管理平臺，提供迅速有效的配置管理、軟件分發、系統部署、軟硬件資產等完善的解決方案。

System Center體系的資料中，中文資料還是相對較為缺乏， 今天我們將從SCCM的架構開始，逐一介紹SCCM的主要組件和功能.。

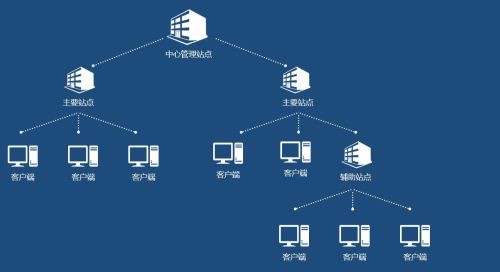

站點層級(Site Hierarchy)

整個SCCM層級結構都是以站點作為邊界，其主要承擔管理邊界的作用；

一個站點層級中必須包含一個主要站點，如果層級中有多個主要站點，則必須引入中心管理站點。

• 中心管理站點(Central Administration Site)：層級邏輯中位于最高層級的站點，主要用于管理其它站點，加速站點之間的通訊，需要注意的是，中心管理站點并不直接面向SCCM客戶端，中心管理站點只能將主要站點作為子站點。
• 主要站點(Primary Site)：主要站點用戶直接管理SCCM客戶端，每一個SCCM客戶端都必須被指派到一個主要站點之后才能加入SCCM層級中來被管理。主要站點只能將輔助站點作為子站點。
• 輔助站點(Secondary Site)：輔助站點在企業的小規模分支機構中起到了內容、策略分發的作用，以避免客戶端跨越地理位置請求服務的情況，在沒有特殊的情況下，輔助站點可以用遠程分發點和管理點來替代。

主要站點系統角色(Site System Role)

• 組件服務器(Component Server)：任何一個運行ConfigMgr執行程序（SMS Exec）的服務器都是組件服務器。
• 站點數據庫服務器(Site Database Server)：SCCM層架中必須有一臺SQL服務器作為其站點的數據庫用于承載站點和客戶端的所有數據。
• 站點服務器(Site Server)：作為一個站點中最重要的角色，運行中心管理站點、主要站點或輔助站點所需要的所有組件和服務。
• 站點系統(Site System)：任何承載SCCM角色的服務器都會自動分配這個角色。
• SMS提供程序：在ConfigMgr Console和站點數據庫服務器之間提供接口的WMI提供程序。由于SCCM使用WMI（WQL語言），而SQL數據庫運行的是SQL實例，可以簡單理解為是通過SMS Provider將WQL翻譯為SQL，最終實現SCCM和SQL之間的交互。

可選站點角色

上面提到的這些角色都是一個站點正常運行所必需的角色，缺少他們，站點本身將無法正常運行，以下所列出一些常用的可選站點角色，這些角色面向ConfigMgr客戶端的角色，主要用于向客戶端提供ConfigMgr的各類功能，其他一些角色我們如在后續文章中有所涉及再進行具體介紹。

• 應用程序目錄 Web 服務點(Application Catalog Web Service Point)：應用程序目錄 Web 服務點為應用程序編錄站點檢索軟件信息。
• 應用程序目錄網站點(Application Catalog Website Point)：應用程序目錄網站點負責向瀏覽器用戶呈現可用的軟件信息。
• 分發點(Distribution Point)：分發點承載各類應用程序、軟件更新、操作系統的源文件，并在客戶端發出請求時傳送給客戶端。
• 回退狀態點(Fallback Status Point)：負責在客戶端無法向管理點通訊時，收集客戶端的狀態信息并最終發送至站點服務器，如在目標系統在客戶端安裝過程中產生的狀態信息。
• 管理點(Management Point)：負責加速ConfigMgr客戶端和站點服務器之間的通訊，如為客戶端拉取策略信息、提供內容位置信息，收集客戶端狀態和軟、硬件信息等。
• 報告服務站點(Reporting Services Point)：通過SQL Server Reporting Services提供SCCM的統計表報功能。
• 軟件更新點(Software Update Point)：提供SCCM系統下的軟件更新管理功能。

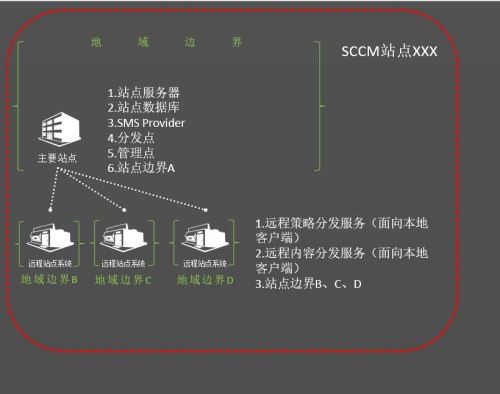

下圖為一個SCCM獨立主要站點（層級中只存在一個主要站點）的結構示意圖：

站點、角色層級

在SCCM的層級中，特定類型的站點下可以存在特定類型的站點角色，而某些站點角色是面向整個層級級別的，有些是服務于站點級別的，其中的對應關系具體如下：

• H:層級級別，表示此角色服務于層級級別。
• S:站點級別，表示此角色只向其所在站點服務。
• Y:適用于當前站點類型。

站點角色	中心管理站點	主要站點	輔助站點	獨立主要站點	級別
應用程序目錄網站點		Y		Y	H
應用程序目錄 Web 服務點		Y		Y	H
資產智能同步點	Y			Y	H
分發點		Y	Y	Y	S
Endpoint Protection點	Y			Y	H
注冊點(Enrollment Point)		Y		Y	S
注冊代理點(Enrollment Proxy Point)		Y		Y	S
回退狀態點		Y		Y	H
管理點		Y	Y	Y	S
報告點	Y	Y		Y	H
軟件更新點	Y	Y	Y	Y	S
狀態遷移點(State migration point)		Y	Y	Y	S
證書注冊點	Y	Y		Y	H
