串口服務器調試方法_口服務器怎么設置

MOXA串口服務器有多種型號，其中最常用的要數5130、5232等基本型號。其功能強大性能穩定深的用戶喜愛。在此我們就5130這個型號看一看MOXA串口服務器的基本調試方法串口服務器如何調試是很多用戶入手新產品時必須要考慮的問題。解析如何調試設備。
第一步，硬件連接。
調試的第一步就是通過串口線將串口服務器與電腦相連接。用網線將N540與電腦連接后，通過撥碼開關，將串口類型選擇為RS232。連接無誤后，用配套的電源適配器給串口服務器供電。
第二步，測試網絡
用戶在第一次使用串口服務器的過程中，有時會出現打不開網頁，ping不通等問題，所以，在把硬件連接無誤后，需要對連接的電腦做如下操作。
（1）打開電腦的控制面板，關閉殺毒軟件和防火墻
（2）關閉與調試無關的網卡，保留本地連接即可
（3）串口服務器與電腦直接相連后，要給電腦設置一個靜態的，與N540的IP在同一個網段的IP，比如：192.168.0.201。
第三步，默認參數調試

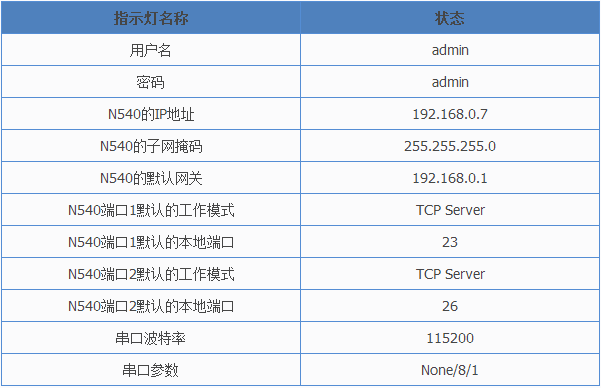

以N540為例，參數默認參數如下 以上內容操作確認無誤后，就可以進行串口服務器與以太網的數據傳輸調試了
（1）打開調試軟件“USR-TCP232-Test.exe”
（2）在網絡設置區選擇TCP Client模式，IP地址輸入192.168.0.7，確定硬件連接串口后，輸入服務器端口號，建立TCP連接，串口波特率設置為 115200，串口參數設置校驗位 None，數據位8，停止位1，點擊打開，打開串口。
到這一步N540的調試就完成了，希望能以此款串口服務器為例，能解決在實際應用過程中的調試問題。

串口服務器調試方法詳細操作方法

基本調試方法，只談基礎的連通調試 工具/原料
筆記本電腦、網線一根
MOXA串口服務器自帶軟件光盤
方法/步驟

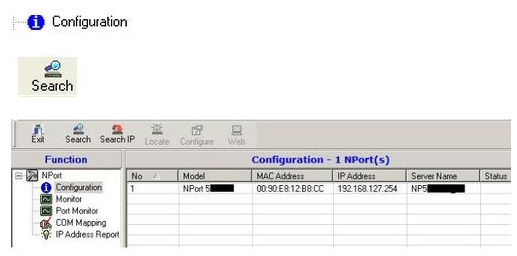

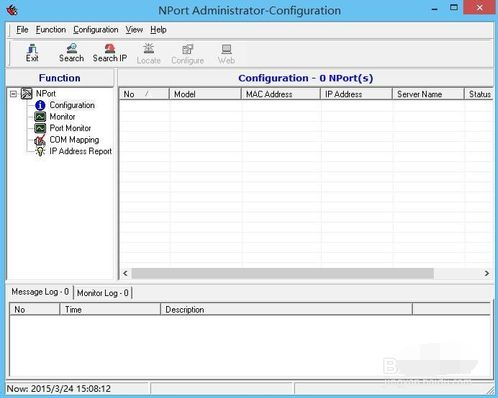

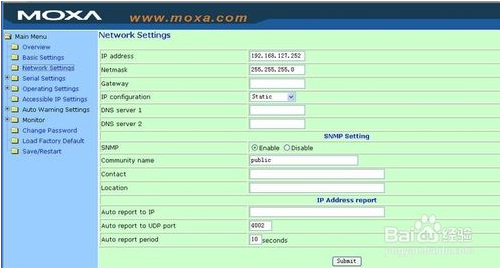

安裝并打開適合你的電腦系統的Nport Administrator軟件。軟件在光盤里。 將串口服務器5130通電并用網線與你的電腦相連。磨沙串口服務器默認IP地址為192.168.127.254，打開后WEB頁面如下圖。可以從此處進行配置。在此我們不詳細展開。我們主要講如何使用Nport軟件進行配置。 點擊軟件左側欄ConfiguraTIon處，然后點擊Search，可以搜索到對應的MOXA串口設備（在網絡中可以搜索到和主機IP不同網段的NPORT設備）。此處可以顯示設備的型號，MAC地址，IP地址，以及設備的名稱等信息。 雙擊搜索到的設備，或者點擊右鍵—Configuer回彈出如下圖所示選項卡。
注意：此選項卡中若要改動設備配置時要將其Modify打鉤，否則不能配置。

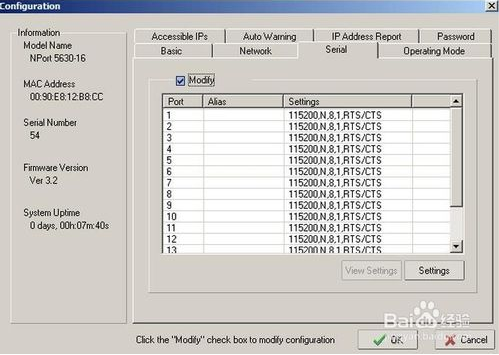

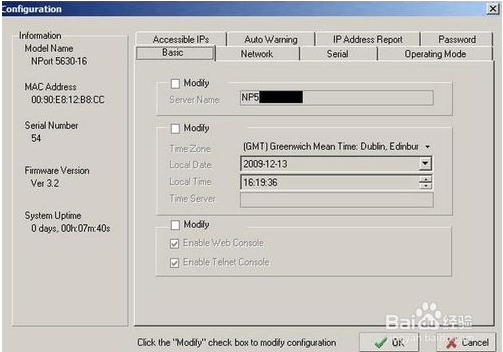

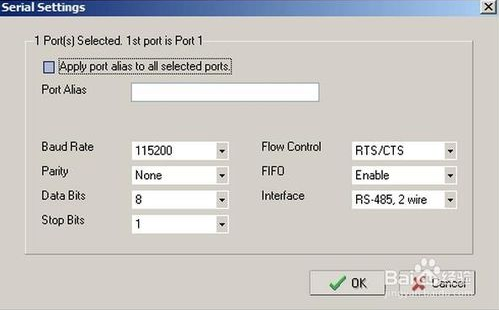

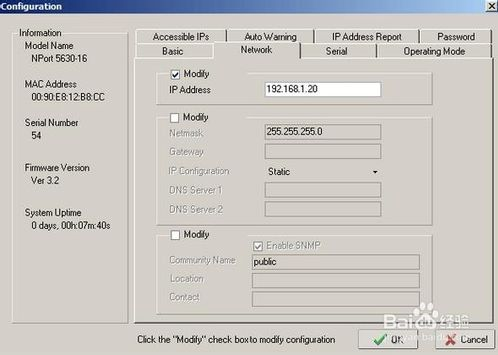

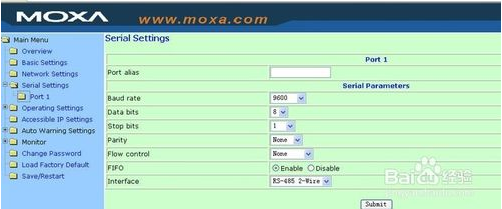

此處默認選項卡是Basic，在此可以配置設備名稱和時間（默認讀取主機時鐘一般不用配置） Network選項卡中可以配置串口服務器的IP地址相關信息，將其配置成與主機相同網段即可。 serial選項卡中顯示串口服務器各端口的連通參數（圖示是16端口的，5130只顯示一個端口）。單擊選中端口并點擊SETING或者直接雙擊該端口會彈出Serial setTIngs窗口。在此窗口中將波特率改為你需要的對應波特率即可，接口（interface按照你選擇的連接方式進行配置，包括RS-422 RS-485（2w/4w））。其它的不做介紹。

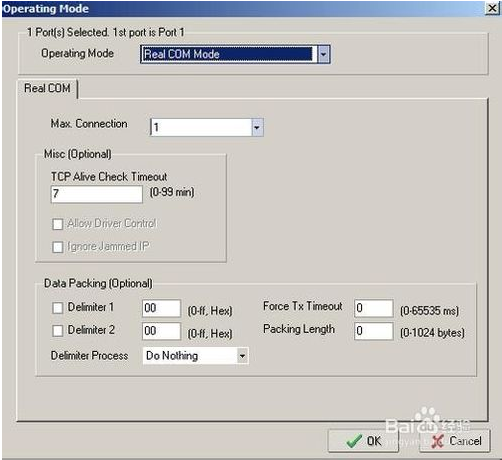

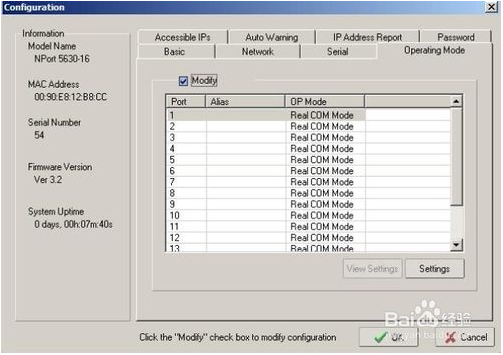

操作模式配置中（即第四個選項卡）點擊選項卡、雙擊端口。將OperaTIng Mode處選擇Real COM Mode （真串口）即可。其它模式此處不做介紹

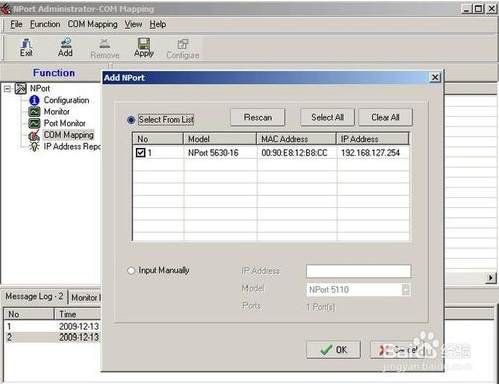

以上配置完成后點擊對話康下方OK鍵。串口設備處配置即可完成。 點擊Nport軟件左側COM Mapping 在上方點擊Add 就會出現如圖所示的界面，OK之后，就會出現每個端口所對應的com口（此時com端口號是藍色帶+號），點擊Apply（忘記保存是最經常犯錯的地方），應用成功。虛擬出的串口在我的電腦—設備管理器中找不到com口，但是通過串口調試軟件能夠打開所示的串口。 保存后在COM Mapping中雙擊對應的串口在彈出對話框中各選項卡將主機端的波特率校驗位等信息改成與串口服務器的一致并點擊Apply保存。則最基本的串口服務器調試完成了。 注意事項
MOXA虛擬出來的串口在我的電腦---設備管理器中是看不到的。
如果恢復出廠設置，則在通電狀態下將網口處小孔用筆尖按住10秒即可。
2線制485對應的針為3、4兩針。其中3為D+，4為D-。對應國產485則正接A、負接B。MOXA 說明書中所寫的AB等對應西門子的。國產485容易接反。

設置串口服務器參數方法

下面介紹串口服務器參數設置的幾種方法。
一般串口服務的參數設置有網頁和AT指令兩種方法。

第一，網頁設置方法。通過網頁來設置的方法是最常用的一種方法，在家庭路由器設置上也是用的網頁，所以大多數人都不會陌生。
打開電腦瀏覽器，在地址欄中輸入串口服務器的ip地址，其ip地址一般在服務器機身上帶有。打開登陸界面后，輸入登陸賬號和密碼進入界面后，即可修改參數。
網頁設置的優點是使用操作簡單，利用電腦瀏覽器操作即可完成，無須其它配套設備。但須要值得注意的是，串口服務器的IP地址必須和本機處在同一個網段上。

第二，AT指令設置方法。AT 指令是指，在命令模式下用戶通過 UART與模塊進行命令傳遞的指令集，上電啟動成功后，可以通過 UART對模塊進行設置。
以有人的單串口服務器USR-N510為例，其模塊的UART口參數為：波特率 115200、無校驗、8 位數據位、1 位停止位。不同的模塊去對應相應的參數即可。最后用戶MCU可以隨時發送串口命令來配置參數。
不同廠家的串口服務器不同，但其原理大同小異，以上就是兩種設置串口服務器參數的方法。
