網絡運維|訪問控制列表ACL

2020-04-28 16:42 作者：艾銻無限 瀏覽量：

ACL簡介

定義

目的

• 企業重要服務器資源被隨意訪問，企業機密信息容易泄露，造成安全隱患。
• Internet病毒肆意侵略企業內網，內網環境的安全性堪憂。
• 網絡帶寬被各類業務隨意擠占，服務質量要求最高的語音、視頻業務的帶寬得不到保障，造成用戶體驗差。

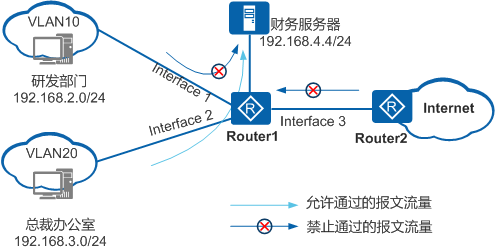

• 某企業為保證財務數據安全，禁止研發部門訪問財務服務器，但總裁辦公室不受限制。實現方式：

• 保護企業內網環境安全，防止Internet病毒入侵。實現方式：

ACL的基本原理

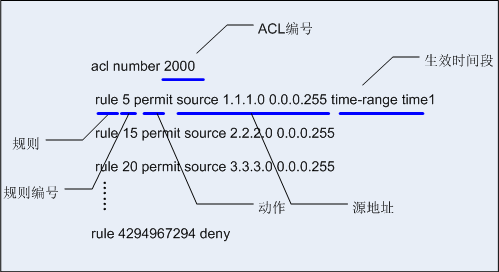

ACL的組成

• ACL編號：用于標識ACL，表明該ACL是數字型ACL。

• 規則：即描述報文匹配條件的判斷語句。
  • 規則編號：用于標識ACL規則。可以自行配置規則編號，也可以由系統自動分配。

• 動作：包括permit/deny兩種動作，表示允許/拒絕。
• 匹配項：ACL定義了極其豐富的匹配項。除了圖2中的源地址和生效時間段，ACL還支持很多其他規則匹配項。例如，二層以太網幀頭信息（如源MAC、目的MAC、以太幀協議類型）、三層報文信息（如目的地址、協議類型）以及四層報文信息（如TCP/UDP端口號）等。

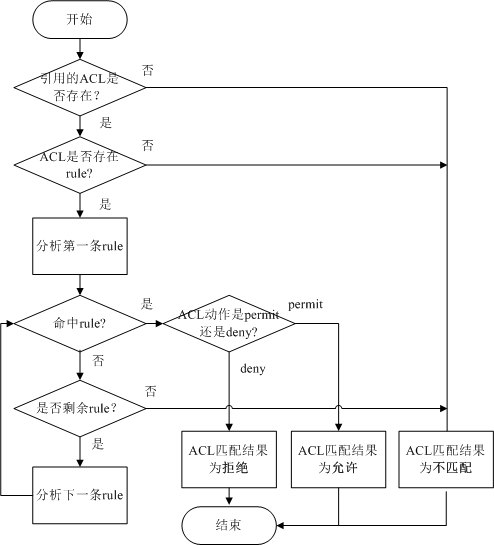

ACL的匹配機制

• 如果ACL不存在，則返回ACL匹配結果為：不匹配。
• 如果ACL存在，則查找設備是否配置了ACL規則。
  • 如果規則不存在，則返回ACL匹配結果為：不匹配。
  • 如果規則存在，則系統會從ACL中編號最小的規則開始查找。
    • 如果匹配上了permit規則，則停止查找規則，并返回ACL匹配結果為：匹配（允許）。
    • 如果匹配上了deny規則，則停止查找規則，并返回ACL匹配結果為：匹配（拒絕）。
    • 如果未匹配上規則，則繼續查找下一條規則，以此循環。如果一直查到最后一條規則，報文仍未匹配上，則返回ACL匹配結果為：不匹配。

• 匹配（命中規則）：指存在ACL，且在ACL中查找到了符合匹配條件的規則。

• 不匹配（未命中規則）：指不存在ACL，或ACL中無規則，再或者在ACL中遍歷了所有規則都沒有找到符合匹配條件的規則。
