大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享的是，模塊管理中的VAP模塊，那么又如何在web頁面下做802.1X模塊相關的配置。簡單網絡運維，從Web管理學習,一步一步學成網絡運維大神。

模板管理

背景信息

模板管理頁面用于集中統一的配置和管理WLAN模板。
依次單擊“配置 > 無線管理 > AP管理 > 模板管理”，進入“模板管理”頁面。

無線業務

802.1X模板

背景信息

通過配置802.1X認證可以實現基于接口的網絡接入控制，即在接入控制設備的接口這一級對所接入的用戶進行認證和控制。

操作步驟

• 新建模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > 802.1X模板”，進入“802.1X模板列表”頁面，如圖1-173所示。

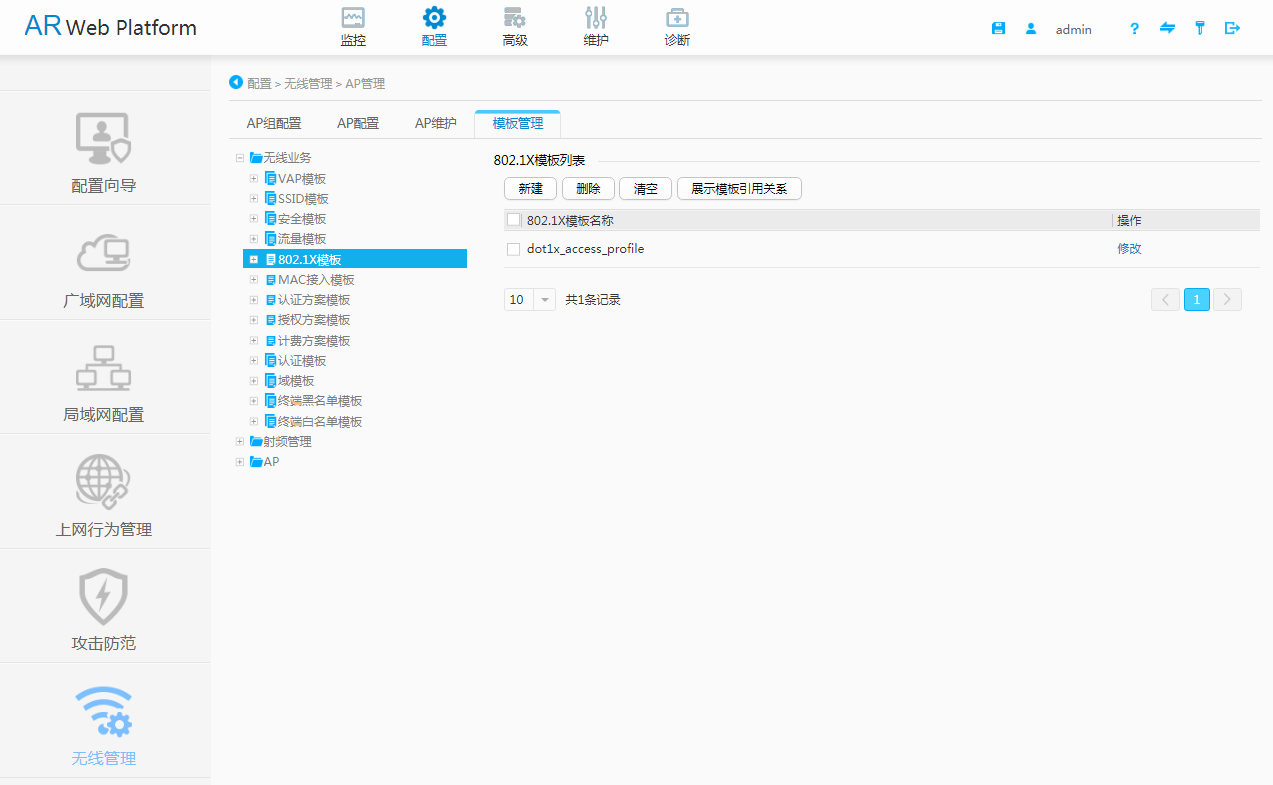

圖1-173  802.1X模板列表

2. 單擊“新建”，進入“新建802.1X模板”頁面。
3. 在“模板名稱”處輸入新建的802.1X模板名稱。
4. 單擊“確定”，進入新建的802.1X模板參數配置頁面，如圖1-174所示。

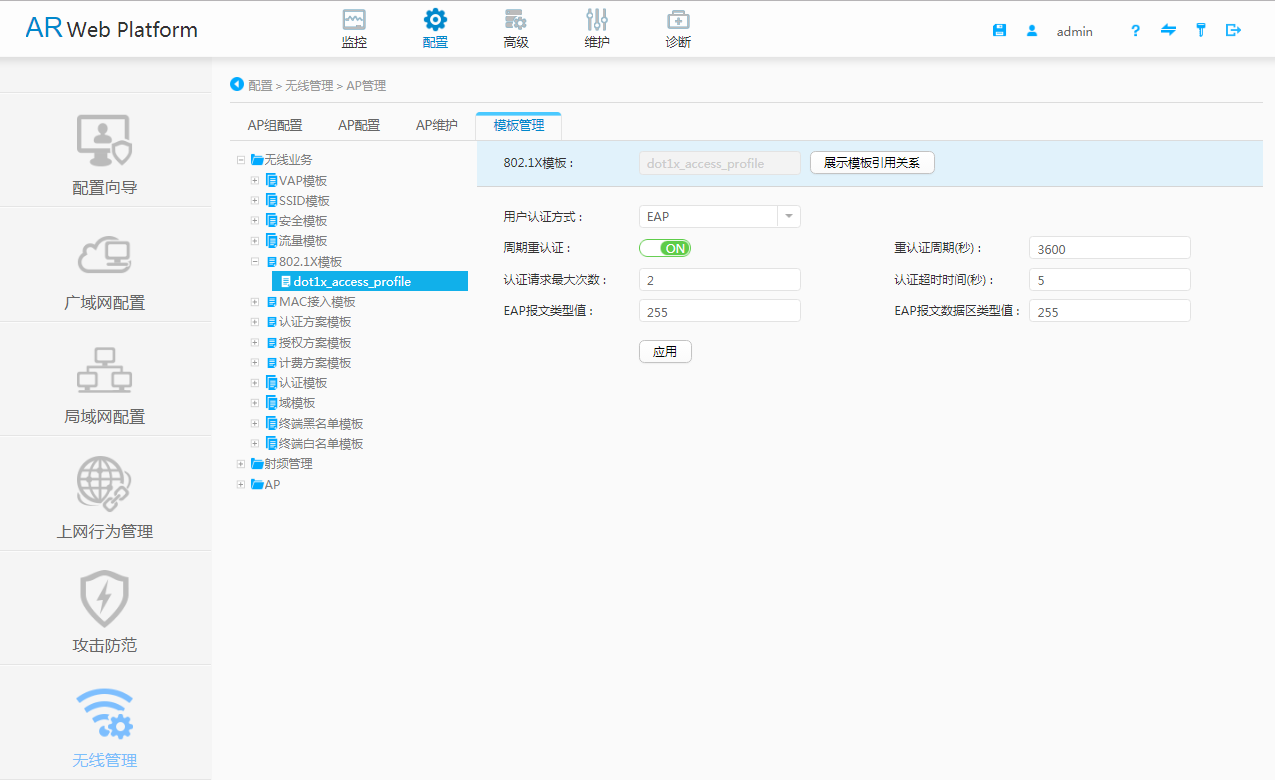

圖1-174  新建802.1X模板參數配置頁面

5. 配置802.1X模板的各項參數。具體參數說明請參見表1-76。

表1-76  新建802.1X模板參數說明

項目	說明
802.1X模板	指定新增的802.1X模板名稱，不支持修改。
用戶認證方式	指定用戶的認證方式為CHAP、PAP或EAP。 CHAP：質詢握手認證協議 PAP：密碼認證協議 EAP：可擴展的認證協議
周期重認證	開啟/關閉周期重認證功能。
重認證周期(秒)	指定802.1X認證的重認證周期。
認證請求最大次數	指定802.1X認證請求的最大次數。建議采用缺省值。
認證超時時間(秒)	指定802.1X認證的超時時間。
EAP報文類型值	指定向用戶回應的EAP報文類型值。
EAP報文數據區類型值	指定向用戶回應的EAP報文數據區類型值。

6. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。

• 修改模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > 802.1X模板”，進入“802.1X模板列表”頁面，如圖1-173所示。
  2. 選擇需要修改的802.1X模板名稱，單擊“修改”，進入“802.1X模板”頁面。
  3. 修改802.1X模板的各項參數。具體參數說明請參見表1-76。
  4. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
• 刪除模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > 802.1X模板”，進入“802.1X模板列表”頁面，如圖1-173所示。
  2. 選擇需要刪除的模板名稱，單擊“刪除”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 清空模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > 802.1X模板”，進入“802.1X模板列表”頁面，如圖1-173所示。
  2. 單擊“清空”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 展示模板引用關系
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > 無線業務 > 802.1X模板”，進入“802.1X模板列表”頁面，如圖1-173所示。
  2. 選擇需要展示模板引用關系的模板名稱，單擊“展示模板引用關系”，系統會展示出引用了當前模板的對象的類型和名稱。
