通過二級限流實現保證帶寬

介紹通過二級限流實現保證指定IP的帶寬的舉例。

組網需求

如圖7-53所示，Trust區域中內網用戶的是192.168.1.0/24網段，可以訪問Internet，總帶寬為100M，需要保證內網每個用戶至少可以獲取1M的下載帶寬，最大為2M。

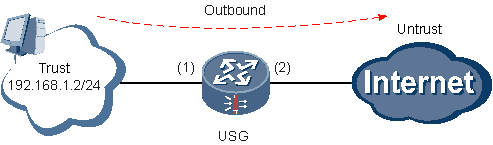

圖  二級限流實現保證帶寬的組網圖

項目	數據	備注
(1)	接口號：GigabitEthernet 0/0/2 IP地址：192.168.1.1/24 安全區域：Trust	–
(2)	接口號：GigabitEthernet 0/0/3 IP地址：10.1.1.1/24 安全區域：Untrust	–
PC	IP地址范圍是192.168.1.2/24～192.168.1.254/24。	–
用戶帶寬限制	總帶寬：100M。 每個IP保證帶寬1M，最大帶寬2M。	–

配置思路

1. 配置各接口基本參數。
2. 配置域間包過濾和路由，保證網絡基本通信。
3. 配置NAT功能，使內網用戶能訪問外網。
4. 啟用限流策略功能。
5. 配置整體限流功能，限制內網用戶總帶寬。
6. 配置每IP限流功能，限制每個IP的保證帶寬和最大帶寬。

操作步驟

1. 配置各接口基本參數。
a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中，單擊GigabitEthernet 0/0/2對應的，顯示“修改GigabitEthernet”界面。
GigabitEthernet 0/0/2的相關參數如下，其他參數使用默認值：
· 安全區域：trust
· 模式：路由
· 連接類型：靜態IP
· IP地址：192.168.1.1
· 子網掩碼：255.255.255.0
c. 單擊“應用”。
d. 單擊GigabitEthernet 0/0/3對應的，顯示“修改GigabitEthernet”界面。
GigabitEthernet 0/0/3的相關參數如下，其他參數使用默認值：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：10.1.1.1
· 子網掩碼：255.255.255.0
e. 單擊“應用”。
2. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 在“轉發策略列表”中，單擊“untrust->trust”下“默認”對應的。
c. 在“修改轉發策略”界面中，修改“動作”為“permit”
d. 單擊“應用”。
3. 配置NAT功能，使其內網用戶可以通過公網地址訪問Internet。本例只給出與本特性相關的配置步驟，配置NAT的步驟略。
4. 啟用限流策略功能。
a. 選擇“防火墻 > 限流策略 > 基本配置”。
b. 選中“限流策略”對應的“啟用”復選框。
c. 單擊“應用”。
5. 配置整體限流策略1，引用整體限流class class1，限制總的下載帶寬為100M。
a. 選擇“防火墻 > 限流策略 > 整體限流”。
b. 選擇“整體限流Class”頁簽。
c. 單擊，新建整體限流class1，參數如圖7-54所示。
d. 單擊“應用”。

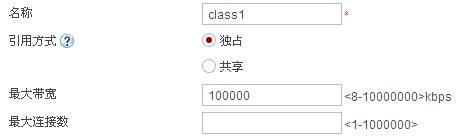

圖7-54  新建整體限流class1  e. 選擇“整體限流”頁簽。
f. 單擊，新建整體限流策略1，引用class1，限制總的下載帶寬為100M。參數如圖7-55所示。
g. 單擊“應用”。

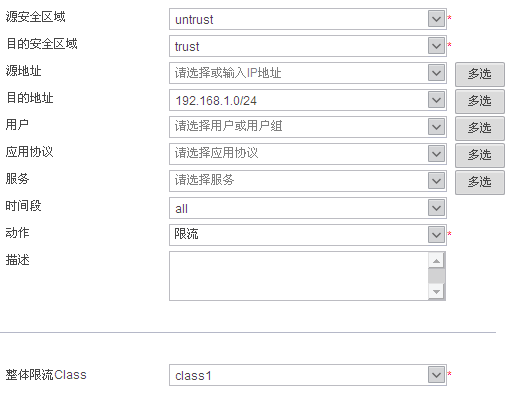

圖7-55  新建整體限流策略1  6. 配置每IP限流策略2，引用每IP限流car-class class2，限制每個IP的下載保證帶寬為1M，最大帶寬為2M。
a. 選擇“防火墻 > 限流策略 > 每IP限流”。
b. 選擇“每IP限流Class”頁簽。
c. 單擊，新建每IP限流class2，參數如圖7-56所示。
d. 單擊“應用”。

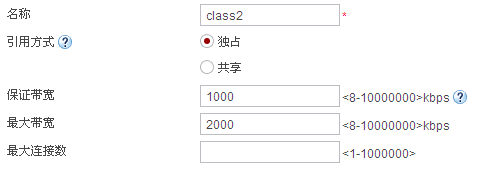

圖7-56  新建每IP限流class2  e. 選擇“每IP限流”頁簽。
f. 單擊，新建每IP限流策略2，引用class2，限制每個IP的下載保證帶寬為1M，最大帶寬為2M。參數如圖7-57所示。
 說明：
每IP限流策略2和整體限流策略1匹配的網段需完全相同，保證帶寬功能才會生效。
g. 單擊“應用”。

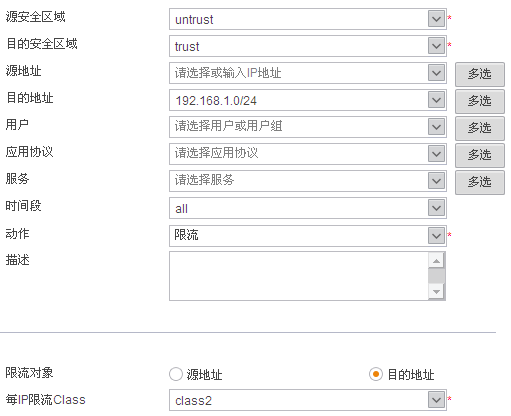

圖7-57  新建每IP限流策略2

結果驗證

配置完成后，192.168.1.0/24網段的所有用戶訪問Internet總帶寬不超過100M；網段內每個用戶至少可以獲取1M的下載帶寬，最大為2M，說明配置成功。
